BeagleBone Blackで外部クロック

BeagleBone BlackでBotic Linux Driverを利用すれば、外部からのクロックでMPDを動作させることができます。
てことで、やってみました。

なかなかよいです。
linuxcomさんとこのブリッジ基板を使い、オリジナルからクロックをソケット化し、NZ2520SDの22.5792MHzと24.576MHに換装後、45.1584MHzと49.152MHzに換装しましたが、45.1584MHzと49.152MHzのほうがより滑らかな感じです。
いずれは、DuCULoN(デュカロン)への換装という夢も現実になるかもです。

DACは、藤原さんところのDac51X2MiniBPlusをベースとして、パターンのカットと結線を行い、I2SをMCLKも含めてアイソレートして、PCM5102AにMCLKも入力しました。
DACの電源を分け、デジタル、アナログをそれぞれバッテリーから電源供給してます。
PCM5102Aのデータシートによるとデジタル、アナログのグランドは電位差は0.2v以内にする必要があると思われます。
いったん基板のカットを行ってグランドを分離した上で、ファインメットビーズを介して1点結線しておきました。
DACのLPFはPPSとビシェイのVARで構成してます。
かなり抵抗で違います。

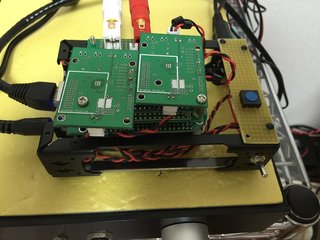

せっかくなので、コンパクトにまとめました。
2Lの384kHz PCMも普通に再生でき、ちょっとうれしいです。

ちなみにBeagleBone Blackには、オリジナル版と中国版のelement14が存在するようです。
動作検証の切分けができるように2種とも入手してしまいました。
左:オリジナル  右:element14版

ぱっと見、基板は同じで上に載っている部品(メモリとクロック素子)が違っているだけのように
見えます。
メモリ   :オリジナル版⇒Kingston
element14版⇒Micron
クロック素子:オリジナル版⇒プラスチックモールド
element14版⇒金属モールド
入手したものでは、なんとなくelement14版のほうがいい感じです
部品の違いですので、入手したロットで変わる可能性大です。
